Навигация в пользовательском интерфейсе

Интерфейс приложения состоит из страниц первого уровня, а также рабочих интерфейсов, к которым пользователь обращается в процессе работы с разными функциями системы. Вам доступны следующие интерфейсы:

• Страницы первого уровня

• Редактор потоков

Структура редактора потоков и доступные в редакторе операции описаны в разделе Редактор потоков.

Элементы страницы 1-го уровня

Рассмотрим элементы страниц первого уровня на примере страницы Домены и потоки. Эта страница открывается после успешной авторизации в системе. На ней отображаются списки доменов и потоков, сконфигурированных в системе, отсортированных по алфавиту названий доменов, в табличном виде, как показано на рисунке ниже.

Preview

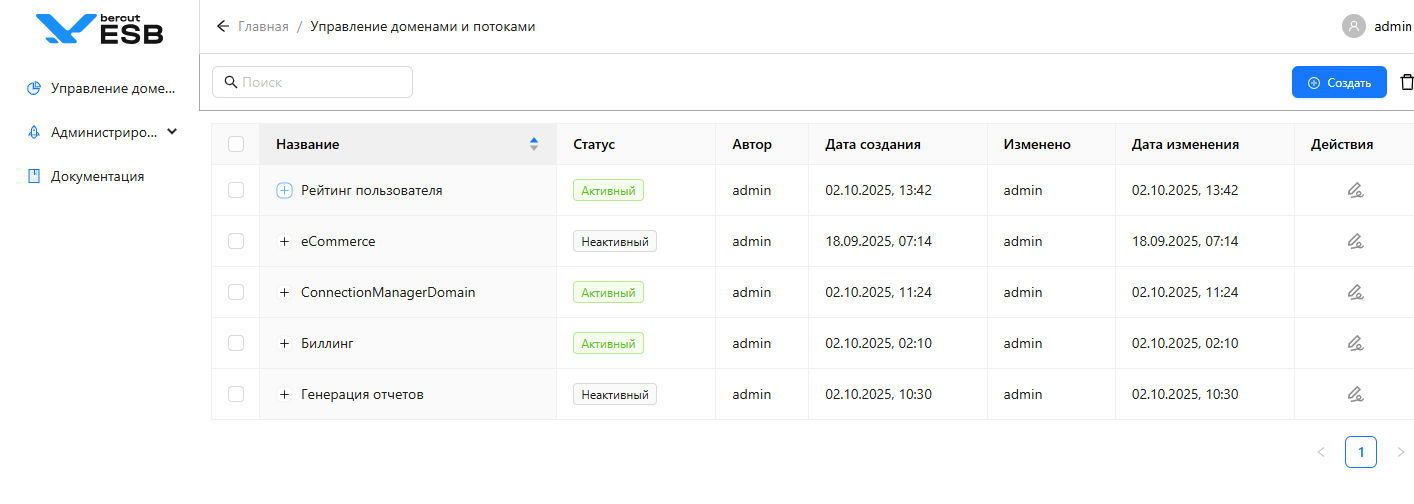

Главная страница ESB

В правом нижнем углу под таблицей отображается кнопка с номером страницы списка и стрелки пагинации, с помощью которых вы можете листать страницы.

Здесь, в выпадающем списке, вы также можете выбрать, сколько строк с доменами будет отображаться на одной странице.
Возможные значения:

• 10 / стр. – 10 строк на странице
• 20 / стр. – 20 строк на странице
• 50 / стр. – 50 строк на странице
• 100 / стр. – 100 строк на странице

Все потоки под доменами при обращении к странице свернуты. У доменов слева от названия отображается кнопка "+", нажав на которую вы можете развернуть список потоков, связанных с конкретным доменом.

В левой части экрана размещается главное меню системы, которое реализует навигацию между следующими разделами приложения:

• Управление доменами – раздел, где вы можете создавать и удалять домены и потоки, активировать потоки, а также управлять файлами и соединениями.

• Администрирование – раздел, где вы можете просматривать развернутые потоки.

• Документация – переход на портал с документацией по Bercut ESB.

  Нажмите на название. Откроется главная страница портала с документацией по Bercut ESB.



  Preview

Cтраница с документацией по Bercut ESB

Главное меню можно свернуть нажатием на кнопку в левом нижнем углу экрана. Тогда главное меню будет отображено в виде иконок с всплывающими подсказками.

Preview

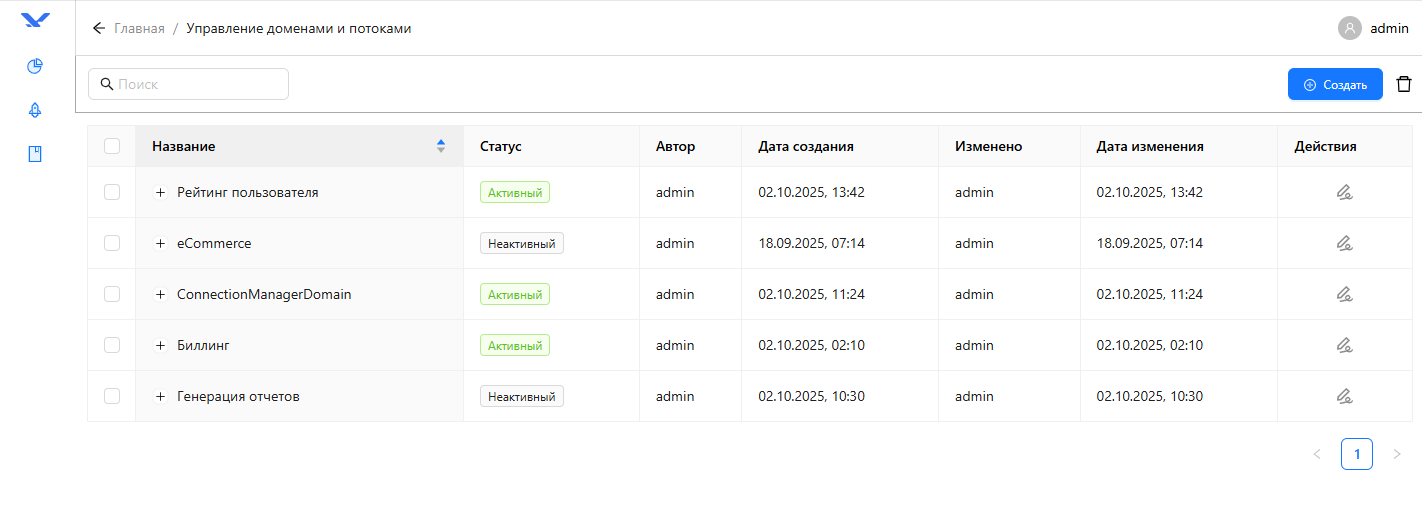

Главная страница ESB с главным меню в свернутом виде

В левой верхней части экрана отображается навигационный путь к текущей странице.

Под навигационным путем отображается панель инструментов. В левой части панели инструментов размещена строка поиска. Вы можете набрать фрагмент названия нужного домена и список доменов будет отфильтрован по критерию поиска. На экране будут отображены только те домены, название которых включает введенный текст.

Вы можете настроить отображение столбцов для таблицы доменов. Для этого нажмите на кнопку настроек таблицы справа над ней. Укажите, какие колонки будут отображаться, а какие нужно скрыть.

На странице отображаются пиктограммы, приведенные в таблице ниже.

Кнопка	Описание
	Пункт главного меню. Управление доменами
	Пункт главного меню. Администрирование
	Пункт главного меню. Документация
	Кнопка Свернуть главное меню
	Кнопка Развернуть главное меню
