Как передавать большие файлы с помощью блока SFTP

Платформа Bercut ESB позволяет передавать файлы большого размера – до 100 мБ с использованием блока SFTP и других интеграционных блоков. Файлы можно передавать целиком или по частям.

Настройка обработки целых файлов в кластере

Для реализации отказоустойчивой кластерной обработки файлов несколькими узлами создан пользовательский идемпотентный репозиторий.

Репозиторий предназначен для выполнения следующих функций:

• Блокировать файл на время обработки его узлом

• Позволять другим узлам переходить к следующему файлу при обнаружении заблокированного.

Если на узле произойдет сбой, то через заданное время файл разблокируется и может быть обработан любым другим узлом, в том числе и тем, на котором произошел сбой, если к моменту восстановления файл не был занят.

Таблица репозитория содержит:

• Композитный ключ: имя узла + имя файла

• Индекс по имени файла

Чтобы реализовать обработку больших целых файлов, откройте редактор потоков и настройте поток с конфигурацией, как показано на рисунке ниже. Блоки Logger и Delay являются вспомогательными и не несут на себе функциональную нагрузку по передаче файлов.

Preview

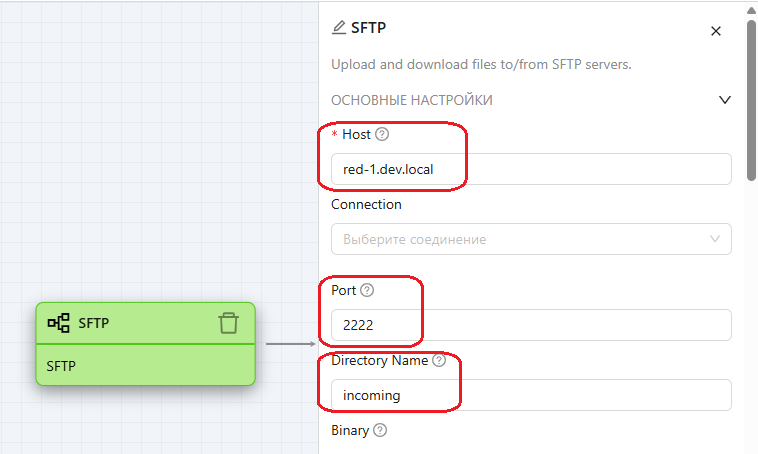

1. Добавьте в качестве инициирующего блока и сконфигурируйте блок SFTP, как показано на рисунках ниже.

Красным цветом отмечены критически важные настройки, которые должны быть определены. Для строковых параметров приведены примеры заполнения.

• Host

• Port

• Directory name

Preview

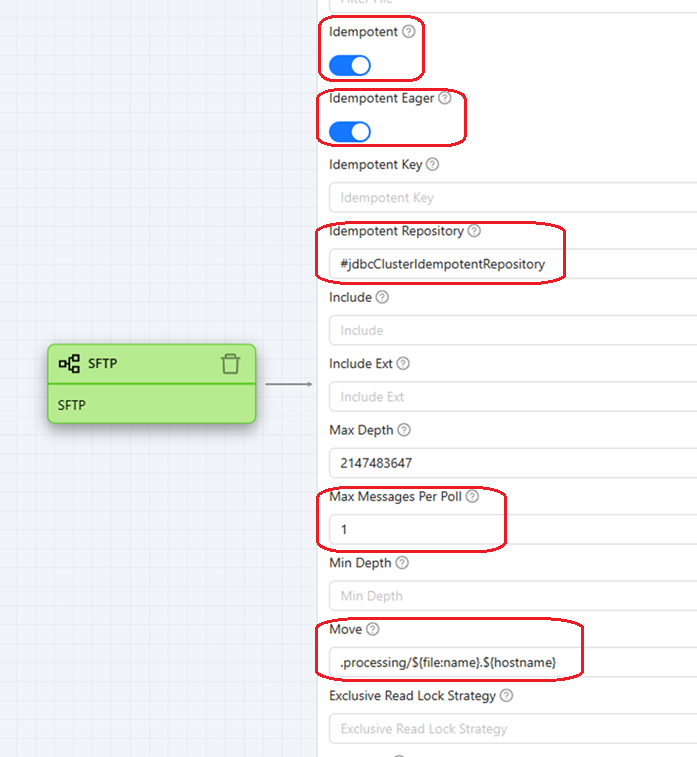

• Idempotent = True

• Idempotent Eager = True

• Idempotent Repository = #jdbcClusterIdempotentRepository

• Max Messages per Poll

• Move – временная папка, куда перемещаются файлы на время блокировки

Preview

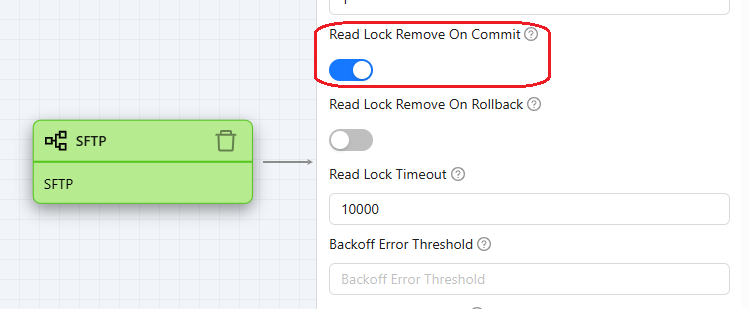

• Read Lock Remove On Commit = True

Preview

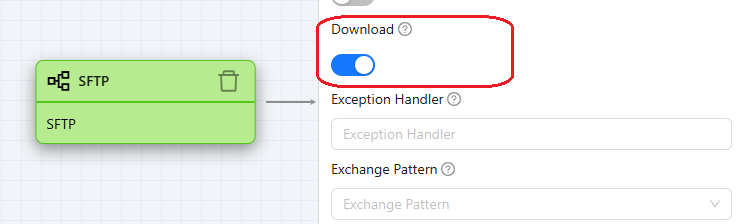

• Download = True

Preview

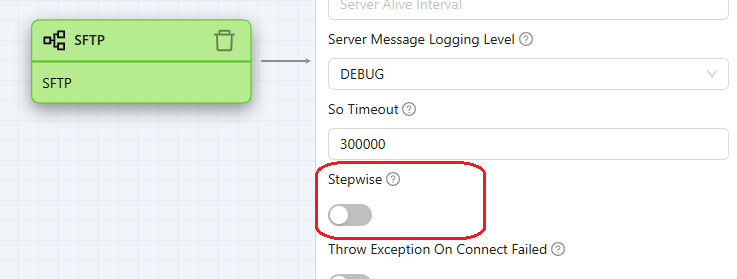

• Stepwise = False

Preview

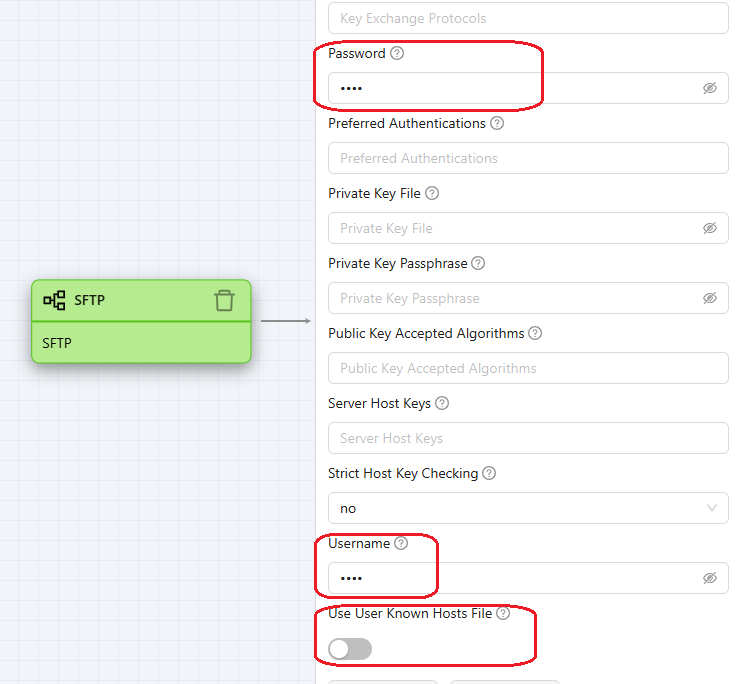

• Password

• Username

• Use User Known Hosts File = False

Preview

2. Нажмите Применить.

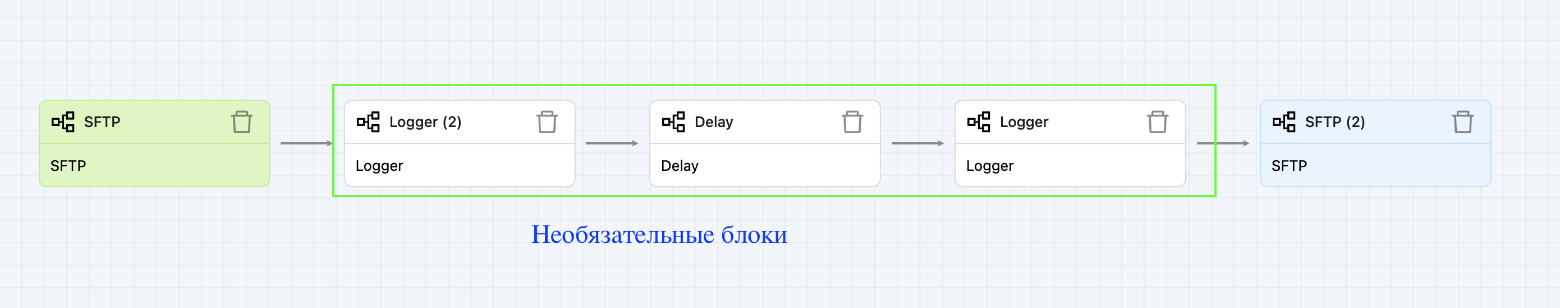

3. При необходимости добавьте блоки логгирования Logger и блок временной задержки между обработкой файлов Delay. В каждом блоке сконфигурируйте настройки и примените изменения, нажав Применить.

Примеры конфигурации дополнительных блоков показаны на рисунках ниже.

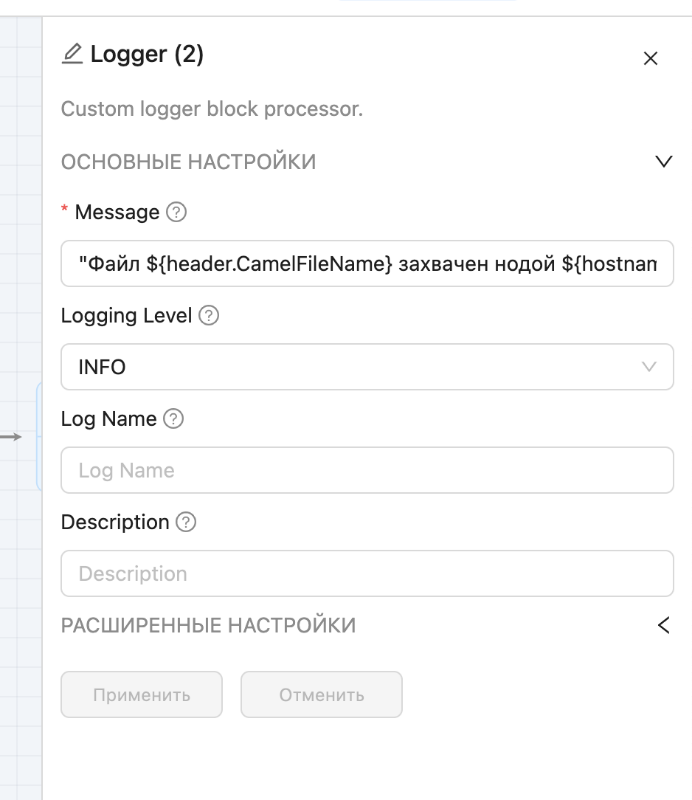

Первый блок Logger:

Preview

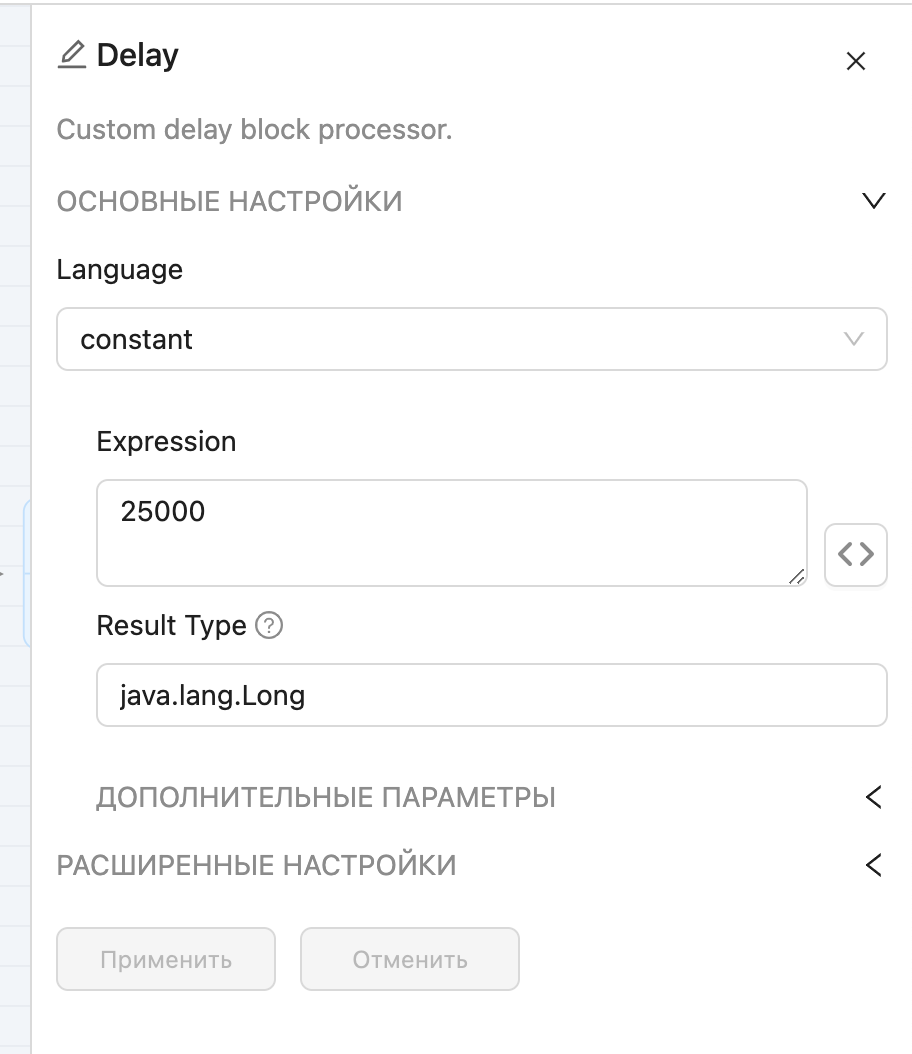

Блок Delay:

Preview

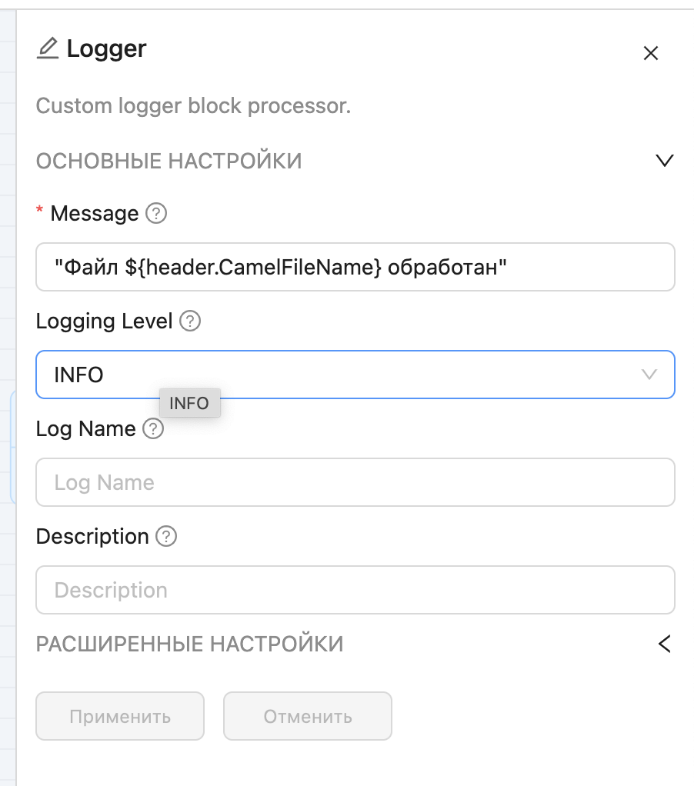

Второй блок Logger:

Preview

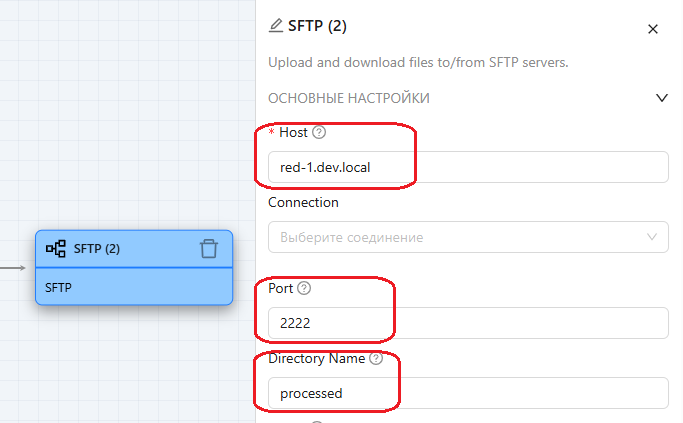

4. Добавьте второй блок SFTP и сконфигурируйте его параметры, как показано на рисунках ниже.

Красным цветом отмечены критически важные настройки, которые должны быть определены. Host

• Host – такой же, как в первом блоке SFTP

• Port – такой же, как в первом блоке SFTP

• Directory name

Preview

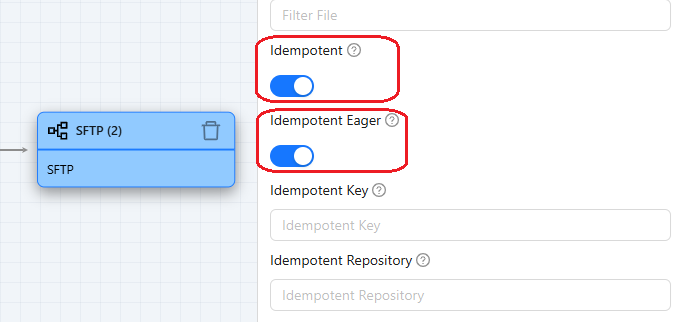

• Idempotent = True

• Idempotent Eager = True

Preview

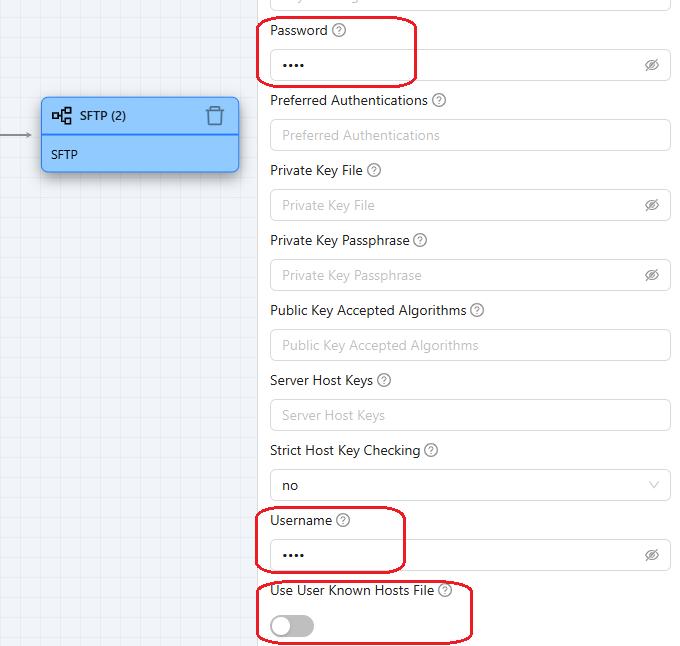

• Password

• Username

• Use User Known Hosts File = False

Preview

5. Нажмите Применить.

6. Нажмите Сохранить. Версия потока сохранена.

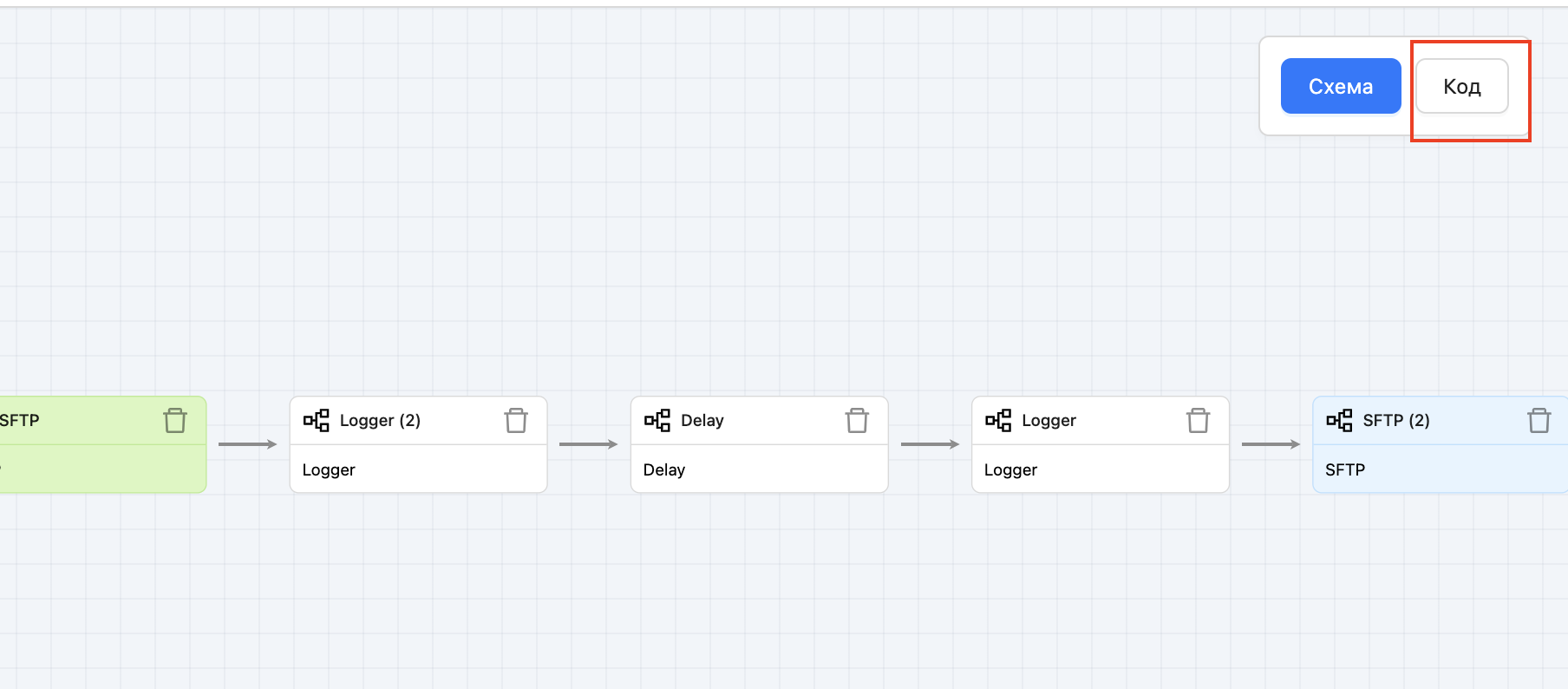

7. Чтобы проверить код потока, перейдите режим отображения кода, нажав на кнопку Код в правом верхнем углу рабочей области.

Preview

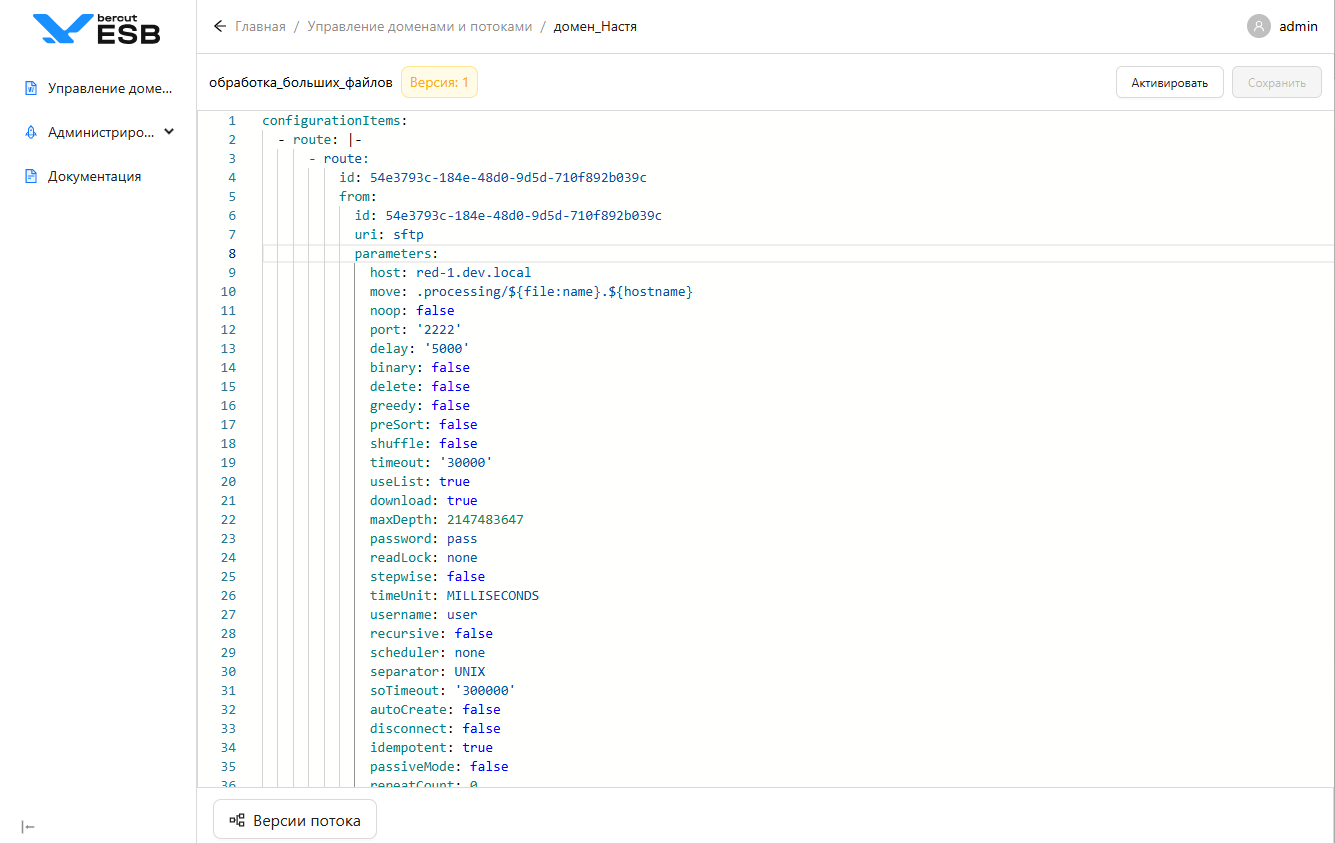

В рабочей области отобразится код потока.

Preview

8. Проверьте критические параметры в коде:

configurationItems:
  - route:
      id: 54e3793c-184e-48d0-9d5d-710f892b039c
      from:
        id: 54e3793c-184e-48d0-9d5d-710f892b039c
        uri: sftp
        parameters:
          host: red-1.dev.local
          move: ".processing/${file:name}.${hostname}"
          noop: false
          port: "2222"
          delay: "5000"
          binary: false
          delete: false
          greedy: false
          preSort: false
          shuffle: false
          timeout: "30000"
          useList: true
          download: true
          maxDepth: 2147483647
          password: pass
          readLock: none
          stepwise: false
          timeUnit: MILLISECONDS
          username: user
          recursive: false
          scheduler: none
          separator: UNIX
          soTimeout: "300000"
          autoCreate: false
          disconnect: false
          idempotent: true
          passiveMode: false
          repeatCount: 0
          initialDelay: 1000
          directoryName: incoming
          useFixedDelay: true
          connectTimeout: "10000"
          readLockMinAge: 0
          reconnectDelay: "1000"
          startScheduler: true
          streamDownload: false
          fastExistsCheck: false
          idempotentEager: true
          readLockTimeout: 10000
          runLoggingLevel: TRACE
          jschLoggingLevel: WARN
          readLockMinLength: 1
          bridgeErrorHandler: false
          maxMessagesPerPoll: "1"
          readLockMarkerFile: false
          serverAliveCountMax: 1
          existDirCheckUsingLs: true
          idempotentRepository: "#jdbcClusterIdempotentRepository"
          readLockLoggingLevel: DEBUG
          readLockCheckInterval: 1000
          strictHostKeyChecking: "no"
          useUserKnownHostsFile: false
          antFilterCaseSensitive: true
          readLockRemoveOnCommit: true
          eagerMaxMessagesPerPoll: true
          readLockRemoveOnRollback: false
          sendEmptyMessageWhenIdle: false
          serverMessageLoggingLevel: DEBUG
          readLockDeleteOrphanLockFiles: true
          throwExceptionOnConnectFailed: false
          readLockIdempotentReleaseAsync: false
          ignoreFileNotFoundOrPermissionError: false
      steps:
        - log:
            id: a1c06e14-0784-4757-927e-627bc7ffb0fd
            message: "Файл ${header.CamelFileName} захвачен нодой ${hostname}"
            disabled: "false"
            loggingLevel: INFO
        - delay:
            id: ccb5dc07-ab20-4f2d-b343-e6f6c8588e56
            disabled: false
            constant: null
            trim: "true"
            expression: "25000"
            resultType: java.lang.Long
            asyncDelayed: true
            callerRunsWhenRejected: true
        - log:
            id: 0d4ec145-cc19-4d1e-b1f1-8075ceea2c68
            message: "Файл ${header.CamelFileName} обработан"
            disabled: "false"
            loggingLevel: INFO
        - to:
            id: af5a4ad0-1474-4cee-823c-4617965d591c
            uri: sftp
            parameters:
              host: red-1.dev.local
              noop: false
              port: "2222"
              delay: 500
              binary: false
              delete: false
              greedy: false
              flatten: false
              preSort: false
              shuffle: false
              timeout: "30000"
              useList: true
              download: false
              maxDepth: 2147483647
              password: pass
              readLock: none
              sendNoop: true
              stepwise: false
              timeUnit: MILLISECONDS
              username: user
              fileExist: Override
              recursive: false
              scheduler: none
              separator: UNIX
              soTimeout: "300000"
              autoCreate: true
              disconnect: false
              idempotent: "false"
              passiveMode: false
              repeatCount: 0
              initialDelay: 1000
              allowNullBody: false
              directoryName: processed
              useFixedDelay: true
              connectTimeout: "10000"
              readLockMinAge: 0
              reconnectDelay: "1000"
              startScheduler: true
              streamDownload: false
              fastExistsCheck: true
              idempotentEager: true
              readLockTimeout: 10000
              runLoggingLevel: TRACE
              jschLoggingLevel: WARN
              keepLastModified: false
              lazyStartProducer: false
              readLockMinLength: 1
              bridgeErrorHandler: false
              readLockMarkerFile: false
              serverAliveCountMax: 1
              existDirCheckUsingLs: true
              readLockLoggingLevel: DEBUG
              eagerDeleteTargetFile: true
              jailStartingDirectory: true
              readLockCheckInterval: 1000
              strictHostKeyChecking: "no"
              useUserKnownHostsFile: false
              antFilterCaseSensitive: true
              readLockRemoveOnCommit: false
              eagerMaxMessagesPerPoll: true
              readLockRemoveOnRollback: false
              sendEmptyMessageWhenIdle: false
              disconnectOnBatchComplete: false
              serverMessageLoggingLevel: DEBUG
              readLockDeleteOrphanLockFiles: true
              throwExceptionOnConnectFailed: false
              readLockIdempotentReleaseAsync: false
              ignoreFileNotFoundOrPermissionError: false

9. Активируйте поток.

Файлы перемещаются из заданной папки incoming в папку processed. Узлы кластера блокируют файлы на время обработки. Если на узле происходит сбой, через заданное время файл разблокируется и может быть обработан любым другим узлом . Блокировка файлов является динамической и зависит от времени обработки файла.

После обработки запись из таблицы блокировки файлов удаляется и блокировка снимается.

Настройка обработки структурированных файлов по частям в кластере

Для обработки структурированных файлов по частям реализован репозиторий с хранением состояния элементов. Репозиторий организован следующим образом:

• Таблица содержит композитный ключ (имя файла + ID элемента)

• Добавлен индекс по элементу

• Файл загружается в RAM целиком для последовательной генерации ID элементов.

Ниже приведены шаги по настройке обработки структурированного файла. Для этого следует сконфигурировать поток, который находит все токены ObjectEvent или AggregationEvent в загруженном xml-файле. Сам файл никуда не перемещается.

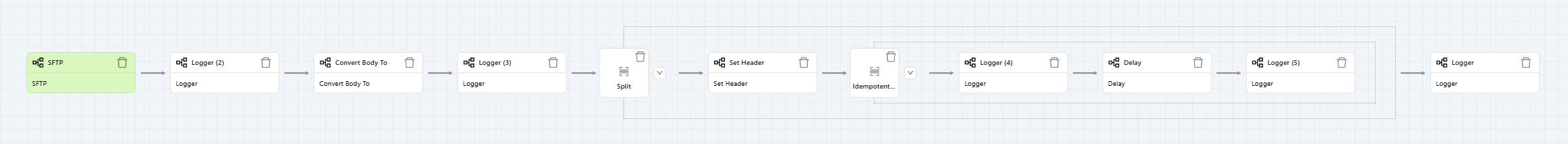

Развернутая схема потока приведена на рисунке ниже.

Preview

Блоки Logger и Delay являются вспомогательными для процесса и добавляются по необходимости. В приведённом ниже примере они добавлены в сценарий.

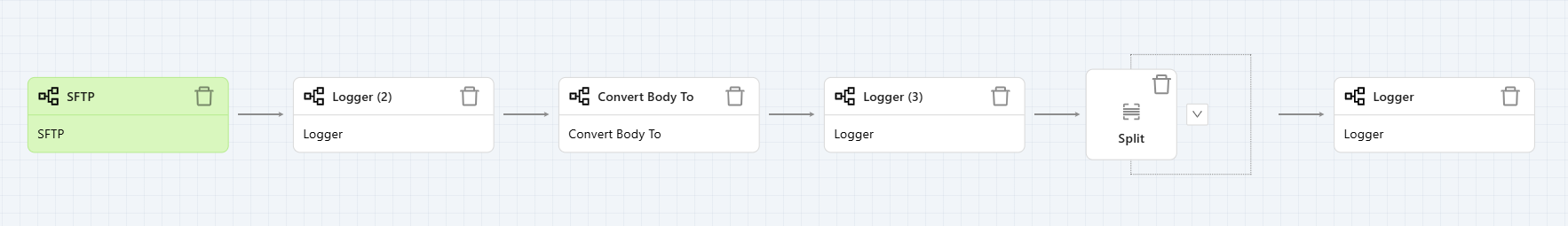

Схема потока со свернутыми блоками, входящими в блок Split приведена на рисунке ниже.

Поток включает следующие блоки:

SFTP 🡪 Logger 🡪 Convert Body To 🡪 Logger 🡪 Split 🡪 Logger

Preview

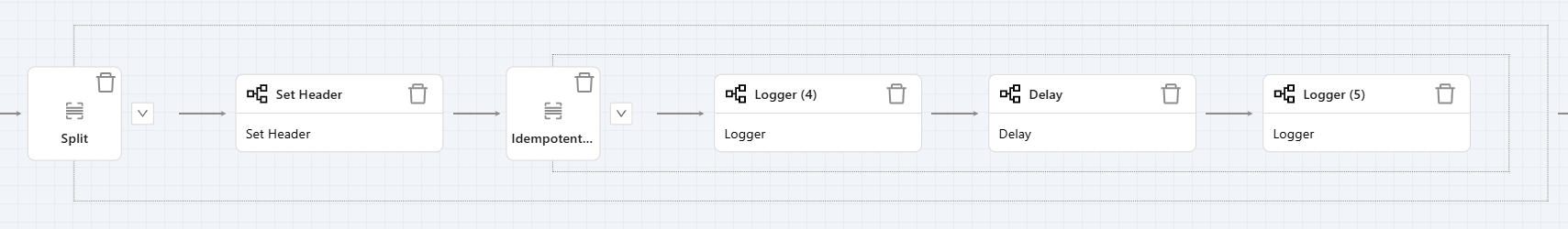

Схема блоков, входящих в блок Split приведена на рисунке ниже.

Блок Split включает следующие блоки:

Set Header 🡪 Idempotent Consumer (Logger 🡪 Delay 🡪 Logger)

Preview

Чтобы подготовить обработку больших файлов по частям, откройте редактор потоков и настройте поток с конфигурацией, как описано ниже.

1. Добавьте на рабочую область блок SFTP в качестве инициирующего блока. Сконфигурируйте его параметры так же, как в первом примере – для обработки целых файлов. Все критические параметры заполняются так же, за исключением параметра Move – его значение заполнять не надо.

2. Добавьте блоки Logger и блок Delay добавляем и заполняем при необходимости (ниже приведен код роута с логгерами и delay).

Добавьте и сконфигурируйте критически важные блоки.

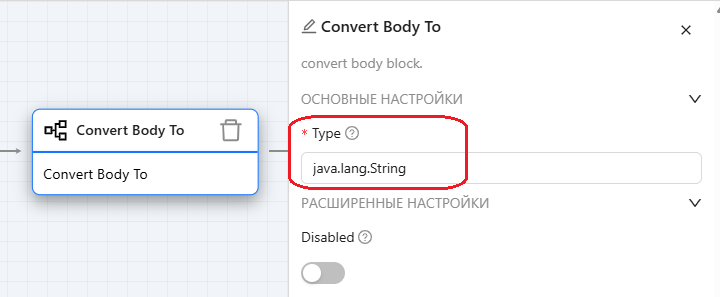

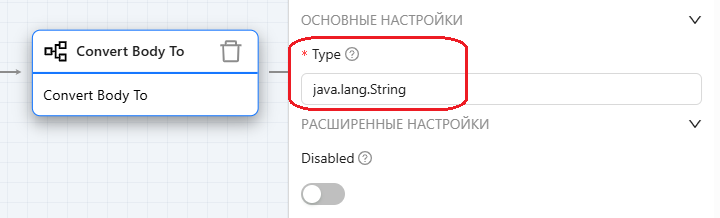

3. Добавьте после SFTP и первого логгера блок Convert Body To.

Установите значение параметра Type: java.Lang.String

Preview

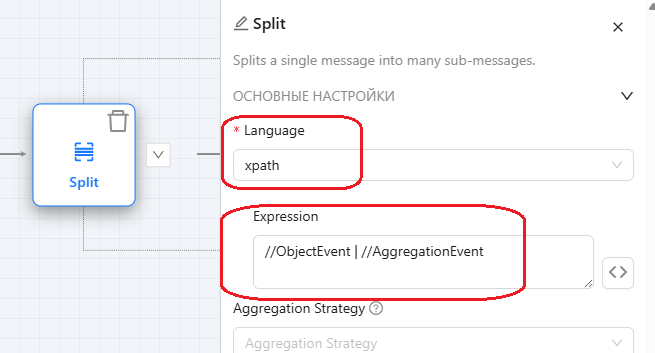

4. Добавьте блок Split. Установите следующие параметры:

Language: xpath

Expression: //ObjectEvent | //AggregationEvent

Preview

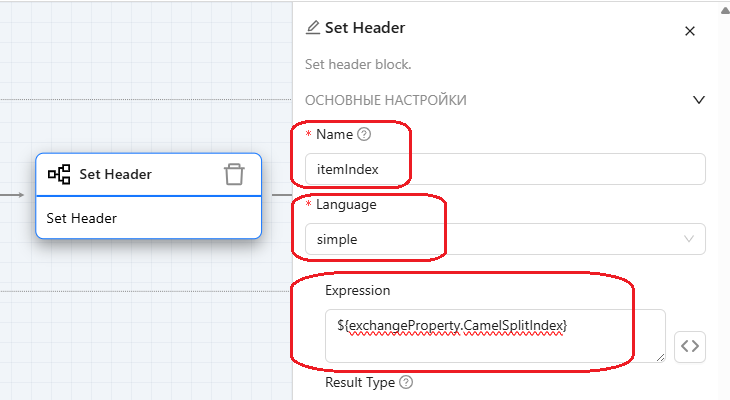

5. Добавьте блок Set Header первым в блок Split. Установите следующие параметры:

Name: itemIndex

Language: simple

Expression: ${exchangeProperty.CamelSplitIndex}

Preview

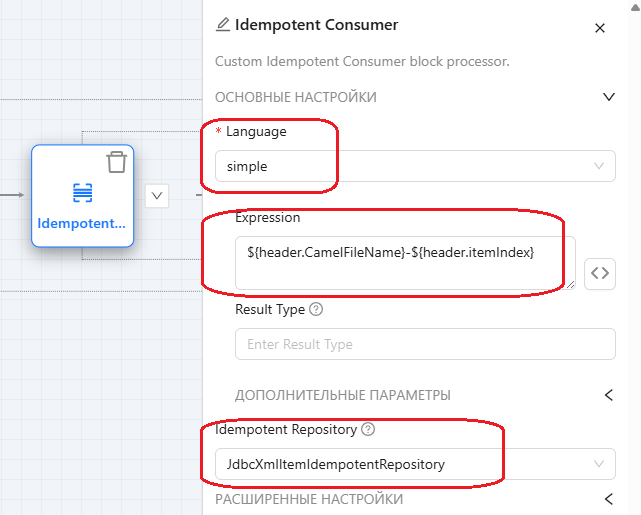

6. Добавьте блок Idempotent Consumer после блока Set Header. Установите следующие параметры:

Language: simple

Expression: ${header.CamelFileName}-${header.itemIndex}

Idempotent Repository: JdbcXmlItemIdempotentRepository

Preview

7. Добавьте вспомогательные блоки в блок Idempotent Consumer.

8. Сохраните версию потока.

9. Проверьте критические параметры в коде:

configurationItems:
  - route:
      id: f2d5bd2a-54d6-4232-ae5b-f44fc9aebf29
      from:
        id: from-sftp-endpoint
        uri: sftp://red-1.dev.local:2222/incoming
        parameters:
          username: user
          password: pass
          move: ""
          noop: false
          port: "2222"
          delay: "5000"
          binary: false
          delete: false
          greedy: false
          preSort: false
          shuffle: false
          timeout: "30000"
          useList: true
          download: true
          maxDepth: 2147483647
          readLock: none
          stepwise: false
          timeUnit: MILLISECONDS
          recursive: false
          scheduler: none
          separator: UNIX
          soTimeout: "300000"
          autoCreate: true
          disconnect: false
          idempotent: true
          passiveMode: false
          repeatCount: 0
          initialDelay: 1000
          useFixedDelay: true
          connectTimeout: "10000"
          readLockMinAge: 0
          reconnectDelay: "1000"
          startScheduler: true
          streamDownload: false
          fastExistsCheck: false
          idempotentEager: true
          readLockTimeout: 10000
          runLoggingLevel: TRACE
          jschLoggingLevel: WARN
          readLockMinLength: 1
          bridgeErrorHandler: false
          maxMessagesPerPoll: "1"
          readLockMarkerFile: true
          serverAliveCountMax: 1
          existDirCheckUsingLs: true
          idempotentRepository: "#jdbcClusterIdempotentRepository"
          readLockLoggingLevel: DEBUG
          readLockCheckInterval: 1000
          strictHostKeyChecking: "no"
          useUserKnownHostsFile: false
          antFilterCaseSensitive: true
          readLockRemoveOnCommit: true
          eagerMaxMessagesPerPoll: true
          readLockRemoveOnRollback: true
          sendEmptyMessageWhenIdle: false
          serverMessageLoggingLevel: DEBUG
          readLockDeleteOrphanLockFiles: true
          throwExceptionOnConnectFailed: false
          readLockIdempotentReleaseAsync: false
          ignoreFileNotFoundOrPermissionError: false
      steps:
        - log:
            id: 5c0c4e7a-26a4-43e3-861d-a835065c8fed
            message: "Начата обработка файла ${header.CamelFileName}"
            disabled: false
            loggingLevel: INFO
        - convertBodyTo:
            id: a3b64981-0087-4551-85f0-2f890d4efd95
            type: java.lang.String
            disabled: false
            mandatory: true
        - log:
            id: cf6ccf74-1078-4718-ad56-8d109c8d45a0
            message: "Размер файла: ${body.length()} символов"
            disabled: false
            loggingLevel: INFO
        - split:
            id: ef42344f-23e0-4c7e-8e78-277974aea1ce
            disabled: false
            delimiter: ","
            streaming: false
            expression:
              xpath: "//ObjectEvent | //AggregationEvent"
            synchronous: false
            shareUnitOfWork: false
            stopOnException: false
            parallelProcessing: false
            aggregationStrategyMethodAllowNull: false
            steps:
              - setHeader:
                  id: 651deecf-78bc-43f4-a1f7-6bc5e72b75bf
                  name: itemIndex
                  disabled: false
                  expression:
                    simple:
                      trim: true
                      expression: "${exchangeProperty.CamelSplitIndex}"
              - idempotentConsumer:
                  id: 59fb19dc-293e-4a6e-93ed-17ea84d19883
                  eager: true
                  disabled: false
                  expression:
                    simple:
                      trim: true
                      expression: "${header.CamelFileName}-${header.itemIndex}"
                  skipDuplicate: true
                  completionEager: false
                  removeOnFailure: true
                  idempotentRepository: "#jdbcXmlItemIdempotentRepository"
                  steps:
                    - log:
                        id: dc13c07c-53b0-4d48-854c-c6da5c918b81
                        message: "Начало обработки элемента ${header.itemIndex}"
                        disabled: false
                        loggingLevel: INFO
                    - delay:
                        id: dc0281ac-271c-4012-a370-f9eb7937fa80
                        disabled: false
                        expression:
                          constant:
                            trim: true
                            expression: "500"
                        resultType: java.lang.Long
                        asyncDelayed: true
                        callerRunsWhenRejected: true
                    - log:
                        id: 7beb42b3-b73a-4200-ade6-6b713d126520
                        message: "Элемент ${header.itemIndex} обработан"
                        disabled: false
                        loggingLevel: INFO
        - log:
            id: aea2889d-ddf9-4c43-9463-f2635b88f179
            message: "Файл ${header.CamelFileName} полностью обработан"
            disabled: false
            loggingLevel: INFO

10. Активируйте поток.

Узлы кластера берут файлы из папки incoming и блокируют их на время обработки, далее узел последовательно обрабатывает все токены с указанным именем взятого файла (в примере ObjectEvent или AggregationEvent), заносит индекс обработанного токена в БД. Если на обрабатывавшем файл узле в процессе обработки происходит сбой, то по истечении времени блокировки файла обработку начнет любой другой узел с того индекса, где остановился предыдущий узел.
