Как передавать большие файлы с помощью блока AWS S3

Платформа Bercut ESB позволяет передавать файлы большого размера – до 100 мБ с использованием блоков – обработчиков файлов SFTP, AWS S3, SMB и при использовании других интеграционных блоков в качестве вспомогательных. Файлы можно передавать целиком или по частям.

Настройка обработки целых файлов в кластере

Для реализации отказоустойчивой кластерной обработки файлов несколькими узлами создан пользовательский идемпотентный репозиторий.

Репозиторий предназначен для выполнения следующих функций:

Блокировать файл на время обработки его узлом
Позволять другим узлам переходить к следующему файлу при обнаружении заблокированного.

Если на узле произойдет сбой, то через заданное время файл разблокируется и может быть обработан любым другим узлом, в том числе и тем, на котором произошел сбой, если к моменту восстановления файл не был занят.

Таблица репозитория содержит:

Композитный ключ: имя узла + имя файла
Индекс по имени файла

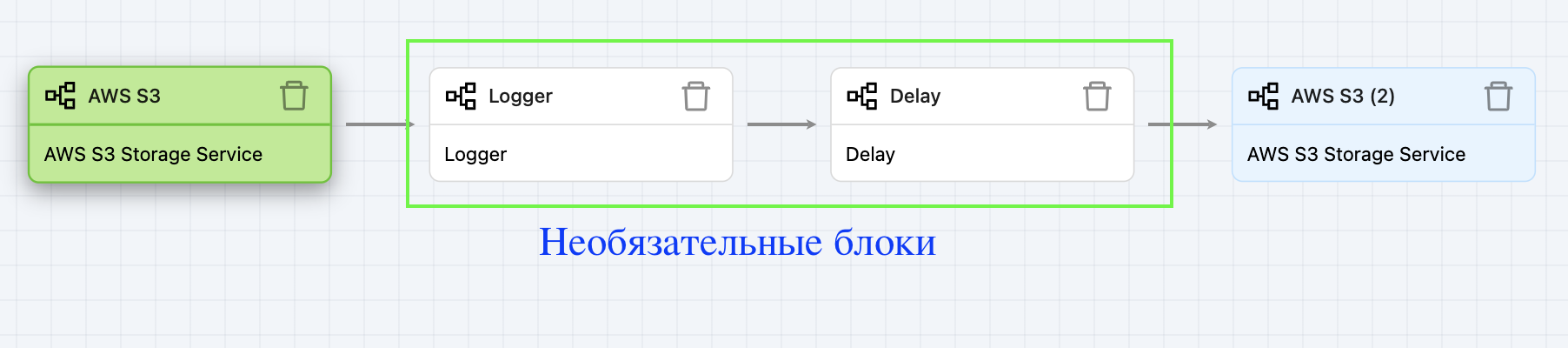

Чтобы реализовать обработку больших целых файлов с помощью блока AWS S3, откройте редактор потоков и настройте поток с конфигурацией, как показано на рисунке ниже. Блоки Logger и Delay являются вспомогательными и не несут на себе функциональную нагрузку по передаче файлов.

Preview

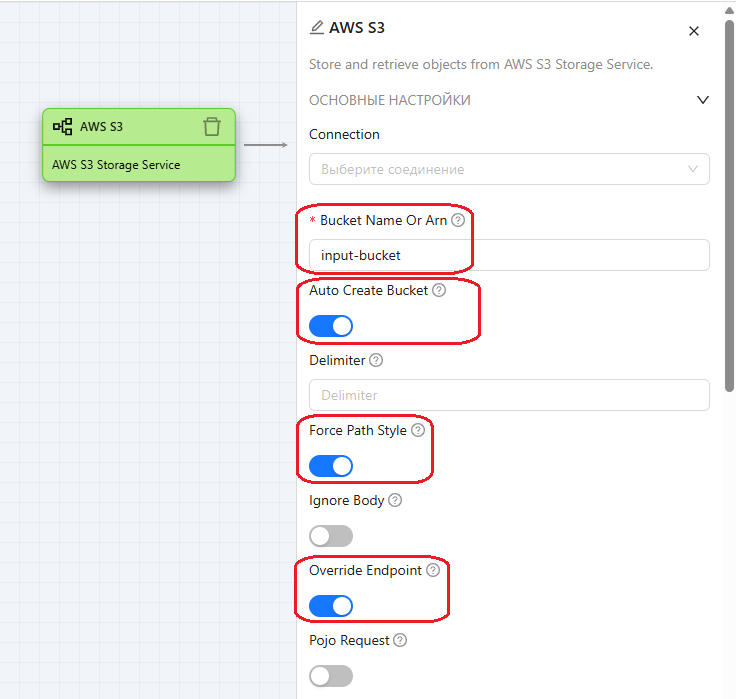

Добавьте в качестве инициирующего блока и сконфигурируйте блок AWS S3, как показано на рисунках ниже.

Красным цветом отмечены критически важные настройки, которые должны быть определены. Для строковых параметров приведены примеры заполнения. Там, где значения должны иметь строго определенное значение, эти значения приведены в списке над картинками.

Bucket Name or Arn
Auto Create Bucket = True
Forth Path Style = True
Override Endpoint = True

Preview

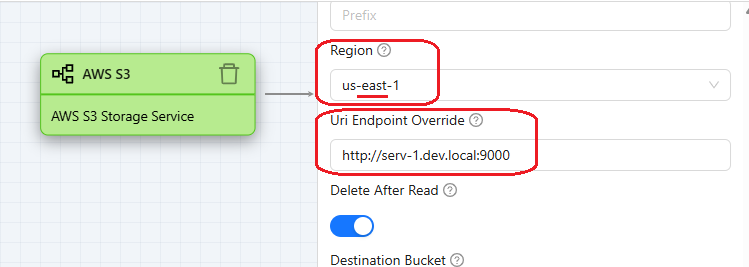

Region = us-east-1
Uri Endpoint Override

Preview

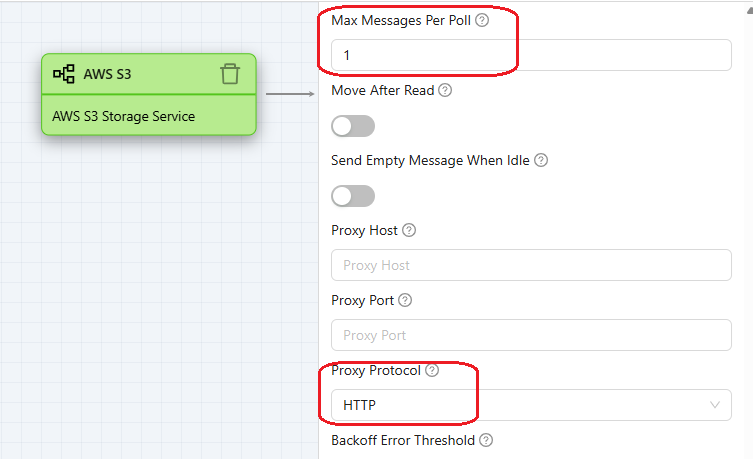

Max Messages per Poll – сколько файлов за один раз возьмет нода (значение по умолчанию 10)
Proxy Protocol – выставляется в зависимости от настроек AWS S3

Preview

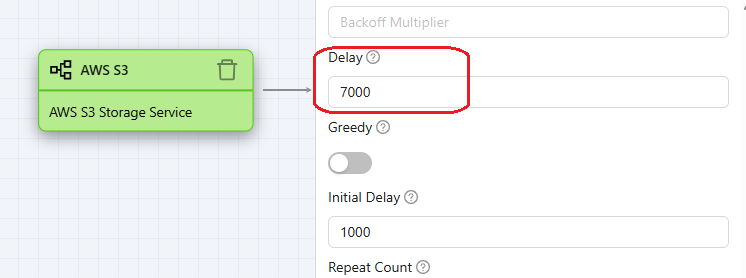

Delay – интервал опроса бакета

Preview

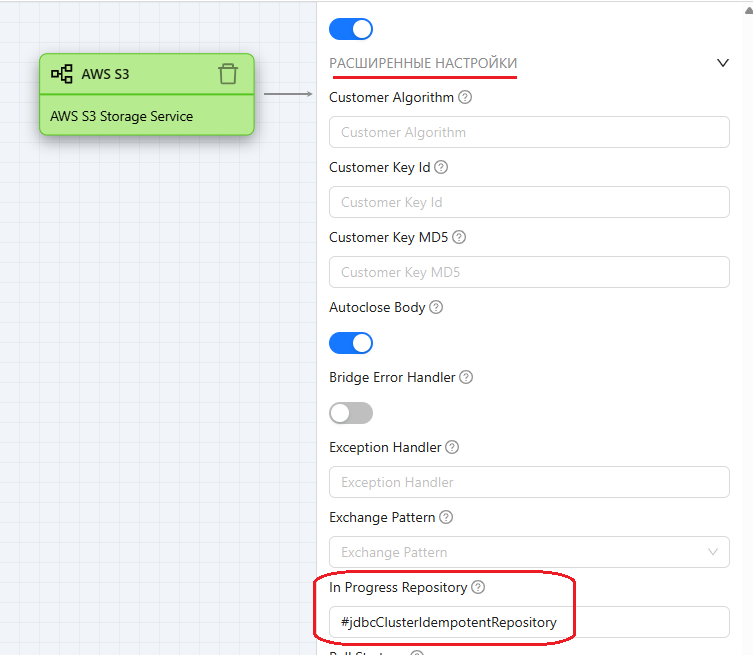

In Progress Repository = #jdbcClusterIdempotentRepository

Preview

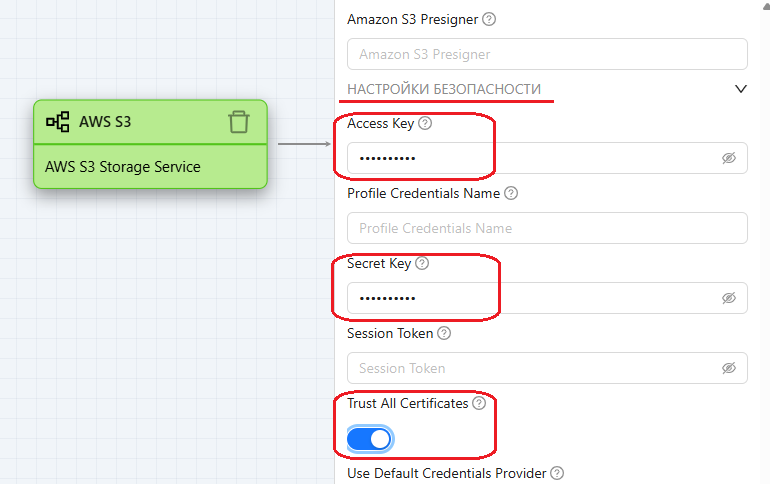

Access Key
Secret Key
Trust All Certificates – выставляется в зависимости от настроек AWS S3

Preview

Нажмите Применить.
При необходимости добавьте блоки логгирования Logger и блок временной задержки между обработкой файлов Delay. В каждом блоке сконфигурируйте настройки и примените изменения, нажав Применить.

Примеры конфигурации дополнительных блоков показаны на рисунках ниже.

Блок Logger:

Preview

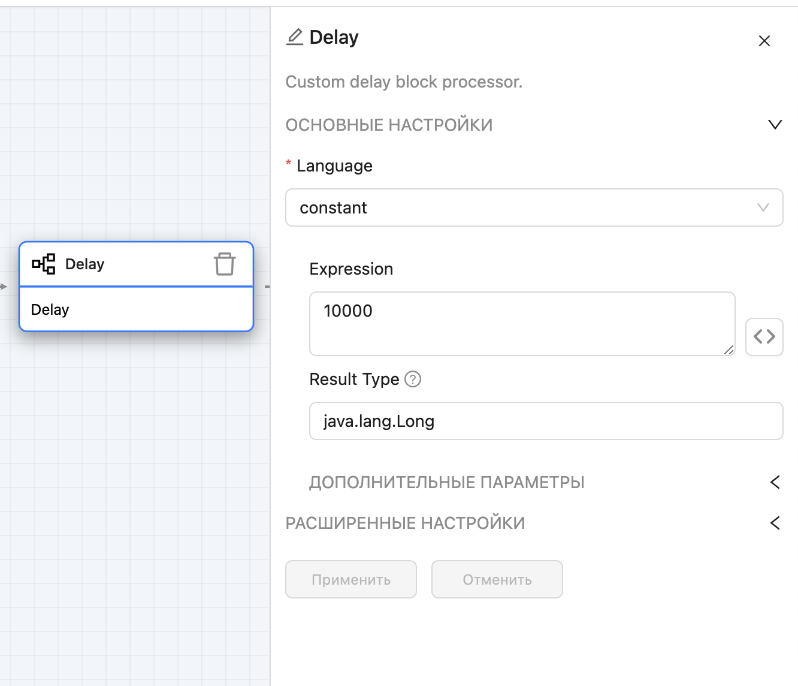

Блок Delay:

Preview

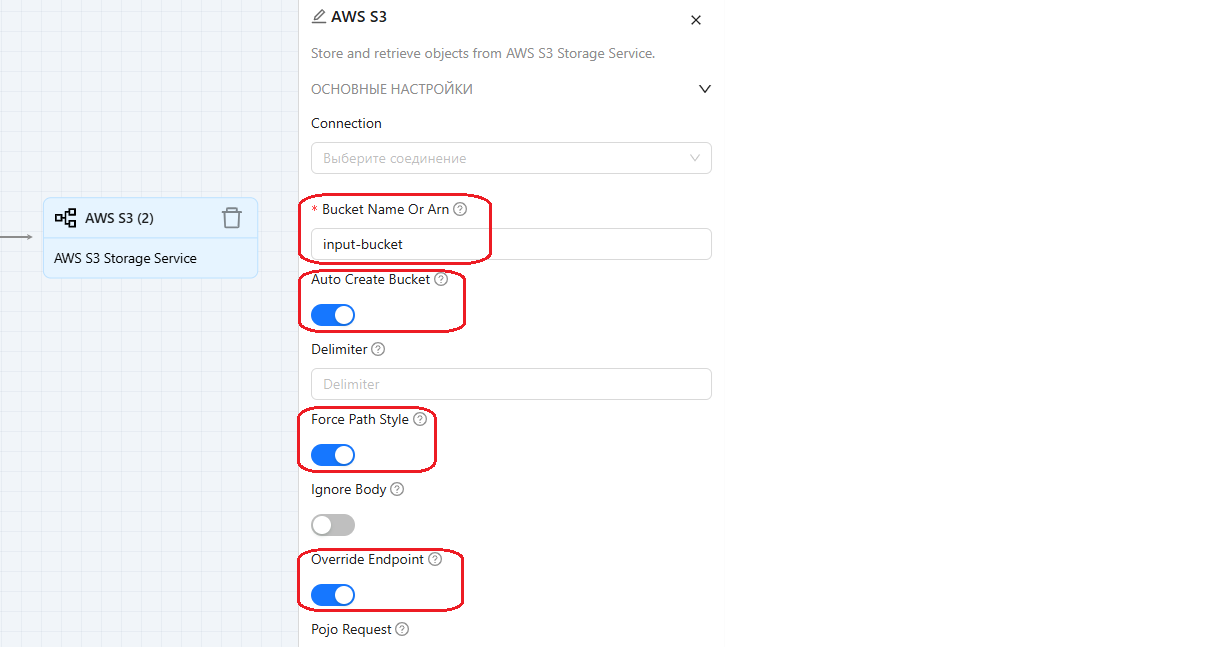

Добавьте второй блок AWS S3 и сконфигурируйте его параметры, как показано на рисунках ниже.

Красным цветом отмечены критически важные настройки, которые должны быть определены. Host

Bucket Name or Arn – такой же, как в первом блоке AWS S3
Auto Create Bucket = True
Forth Path Style = True
Override Endpoint = True

Preview

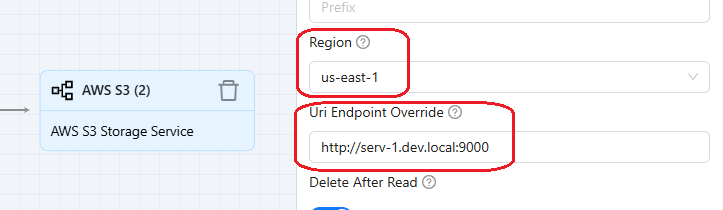

Region = us-east-1
Uri Endpoint Override – такой же, как в первом блоке AWS S3

Preview

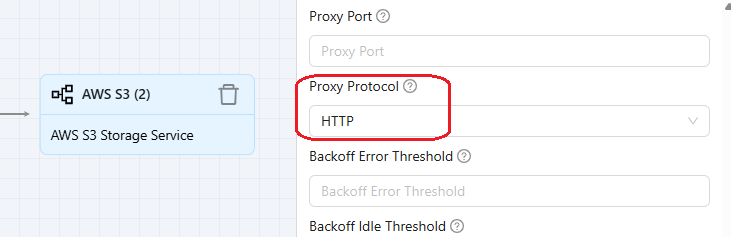

Proxy Protocol – выставляется в зависимости от настроек AWS S3

Preview

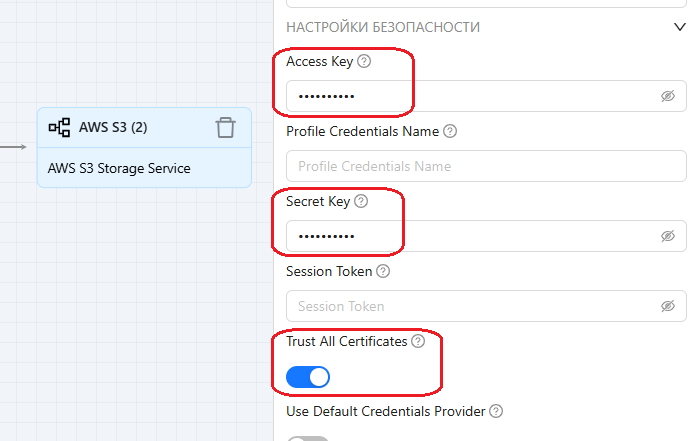

Access Key
Secret Key
Trust All Certificates – выставляется в зависимости от настроек AWS S3

Preview

Нажмите Применить.
Нажмите Сохранить. Версия потока сохранена.

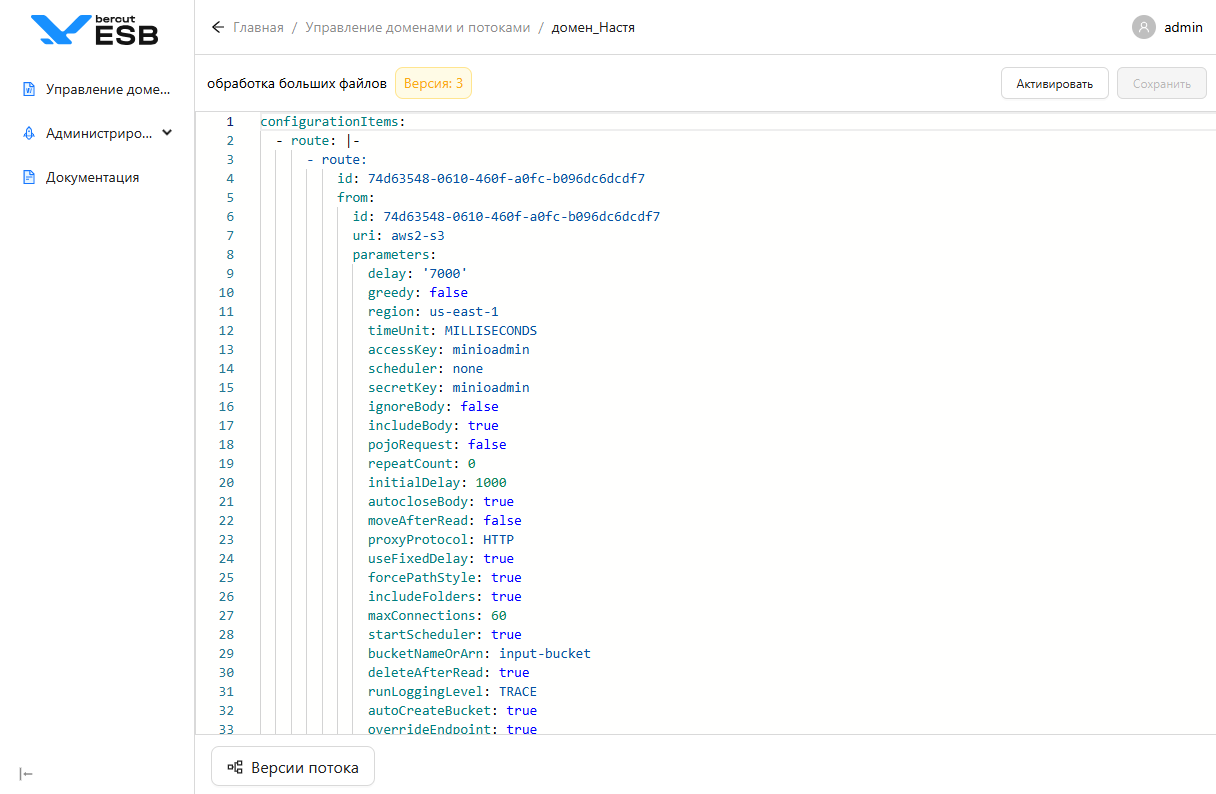

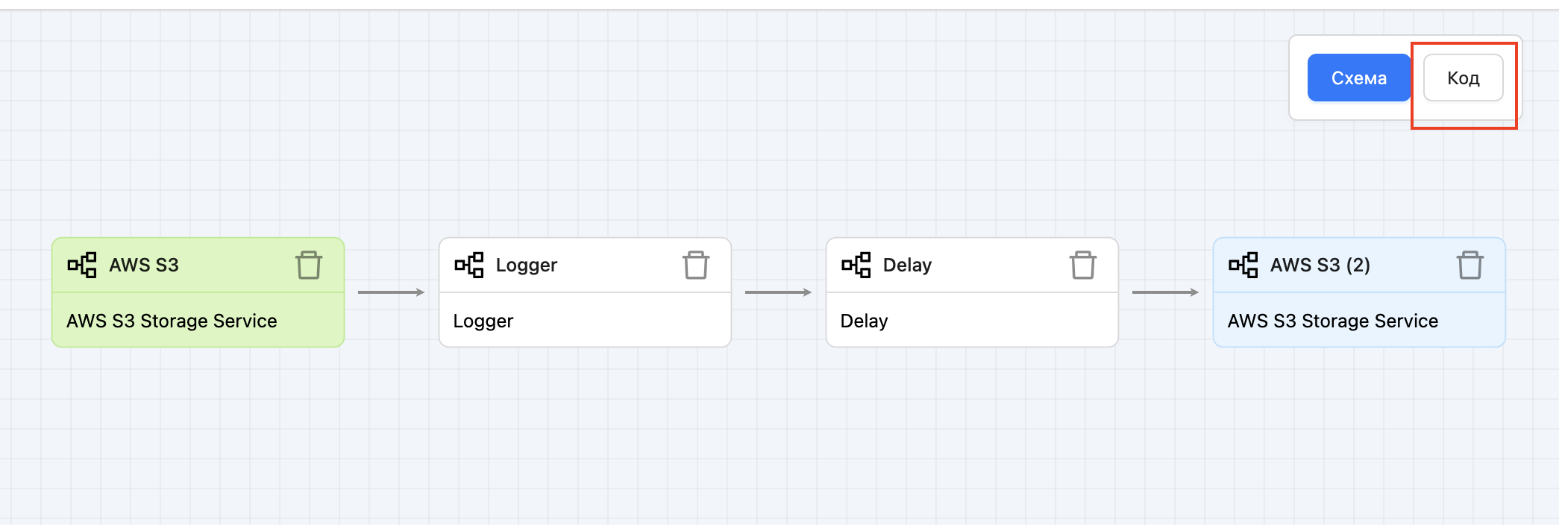

Чтобы проверить код потока, перейдите режим отображения кода, нажав на кнопку Код в правом верхнем углу рабочей области.

Preview

В рабочей области отобразится код потока.

Preview

Проверьте критические параметры в коде:

configurationItems:
- route:
  id: 74d63548-0610-460f-a0fc-b096dc6dcdf7
  from:
  id: from-s3-endpoint
  uri: aws2-s3://input-bucket
  parameters:
  delay: '7000'
  greedy: false
  region: us-east-1
  timeUnit: MILLISECONDS
  accessKey: minioadmin
  scheduler: none
  secretKey: minioadmin
  ignoreBody: false
  includeBody: true
  pojoRequest: false
  repeatCount: 0
  initialDelay: 1000
  autocloseBody: true
  moveAfterRead: false
  proxyProtocol: HTTP
  useFixedDelay: true
  forcePathStyle: true
  includeFolders: true
  maxConnections: 60
  startScheduler: true
  deleteAfterRead: true
  runLoggingLevel: TRACE
  autoCreateBucket: true
  overrideEndpoint: true
  bridgeErrorHandler: false
  maxMessagesPerPoll: '1'
  uriEndpointOverride: http://serv-1.dev.local:9000
  inProgressRepository: '#jdbcClusterIdempotentRepository'
  trustAllCertificates: true
  useSessionCredentials: false
  sendEmptyMessageWhenIdle: false
  useDefaultCredentialsProvider: false
  useProfileCredentialsProvider: false
  steps:
  - log:
  id: c0f64cb6-f843-4819-b4ea-ef68c7be7c50
  message: "Файл ${header.CamelAwsS3Key} обработан нодой ${hostname} в ${date:now:yyyy-MM-dd HH:mm:ss}"
  disabled: 'false'
  loggingLevel: INFO
  - delay:
  id: c967d243-6b21-4d19-b76d-dc29c0e1e2ef
  disabled: false
  expression:
  constant:
  trim: 'true'
  expression: '10000'
  resultType: java.lang.Long
  asyncDelayed: true
  callerRunsWhenRejected: true
  - to:
  id: 5d57dd31-a062-439e-8589-bd16be3c9d69
  uri: aws2-s3://processed-bucket
  parameters:
  delay: '500'
  greedy: false
  region: us-east-1
  partSize: 26214400
  timeUnit: MILLISECONDS
  useSSES3: false
  accessKey: minioadmin
  batchSize: 1000000
  scheduler: none
  secretKey: minioadmin
  useAwsKMS: false
  bufferSize: 1000000
  ignoreBody: false
  pojoRequest: false
  repeatCount: 0
  initialDelay: 1000
  proxyProtocol: HTTP
  useFixedDelay: true
  forcePathStyle: true
  namingStrategy: progressive
  startScheduler: true
  useCustomerKey: false
  multiPartUpload: false
  runLoggingLevel: TRACE
  autoCreateBucket: true
  deleteAfterWrite: false
  overrideEndpoint: true
  restartingPolicy: override
  lazyStartProducer: false
  batchMessageNumber: 10
  streamingUploadMode: false
  uriEndpointOverride: http://serv-1.dev.local:9000
  trustAllCertificates: true
  useSessionCredentials: false
  useDefaultCredentialsProvider: false
  useProfileCredentialsProvider: false

Активируйте поток.

Файлы перемещаются из бакета input-bucket в processed-bucket. Узлы кластера блокируют файлы на время обработки. Если на узле происходит сбой, через заданное время файл разблокируется и может быть обработан любым другим узлом . Блокировка файлов является динамической и зависит от времени обработки файла. После обработки запись из таблицы блокировки файлов удаляется, блокировка снимается.

Настройка обработки структурированных файлов по частям в кластере

Для обработки структурированных файлов по частям реализован репозиторий с хранением состояния элементов. Репозиторий организован следующим образом:

Таблица содержит композитный ключ (имя файла + ID элемента)
Добавлен индекс по элементу
Файл загружается в RAM целиком для последовательной генерации ID элементов.

Ниже приведены шаги по настройке обработки структурированного файла. Для примера обработки структурированного файла был собран поток, который находит все токены ObjectEvent или AggregationEvent в загруженном xml-файле. Сам файл никуда не перемещается.

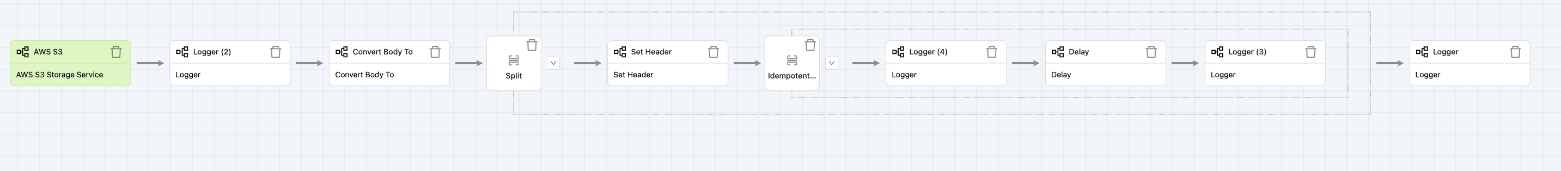

Развернутая схема потока приведена на рисунке ниже.

Preview

Блоки Logger и Delay являются вспомогательными для процесса и добавляются по необходимости. В приведённом ниже примере они добавлены в сценарий.

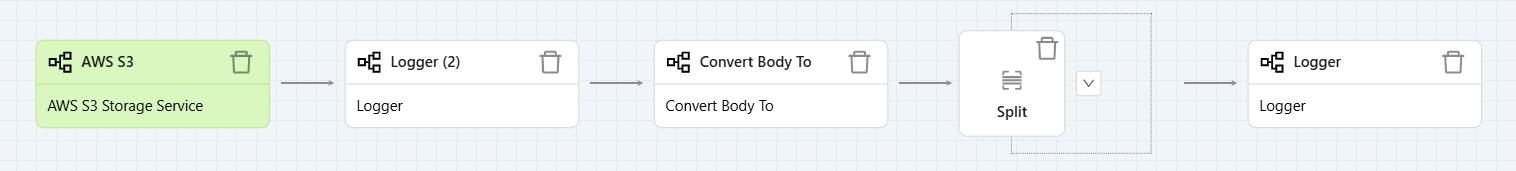

Схема потока со свернутыми блоками, входящими в блок Split приведена на рисунке ниже.

Поток включает следующие блоки:

AWS S3 🡪 Logger 🡪 Convert Body To 🡪 Split 🡪 Logger

Preview

Схема блоков, входящих в блок Split приведена на рисунке ниже.

Блок Split включает следующие блоки:

Set Header 🡪 Idempotent Consumer (Logger 🡪 Delay 🡪 Logger)

Preview

Чтобы подготовить обработку больших файлов по частям, откройте редактор потоков и настройте поток с конфигурацией, как описано ниже.

Добавьте на рабочую область блок AWS S3 в качестве инициирующего блока. Сконфигурируйте его параметры так же, как в первом примере – для обработки целых файлов.
Добавьте блоки Logger и блок Delay добавляем и заполняем при необходимости (ниже приведен код потока с логгерами и delay).

Добавьте и сконфигурируйте критически важные блоки.

Добавьте после AWS S3 и первого логгера блок Convert Body To.

Установите значение параметра Type: java.Lang.String

Preview

Добавьте блок Split. Установите следующие параметры:

Language: xpath
Expression: //ObjectEvent | //AggregationEvent

Preview

Добавьте блок Set Header первым в блок Split. Установите следующие параметры:

Name: itemIndex

Language: simple

Expression: ${exchangeProperty.CamelSplitIndex}

Preview

Добавьте блок Idempotent Consumer после блока Set Header. Установите следующие параметры:

Language: simple

Expression: ${header.CamelFileName}-${header.itemIndex}

Idempotent Repository: JdbcXmlItemIdempotentRepository

Preview

Добавьте вспомогательные блоки в блок Idempotent Consumer.
Сохраните версию потока.
Проверьте критические параметры в коде:

configurationItems:
- route:
  id: fd40addc-b02e-48c0-a3fe-09f360c163ce
  from:
  id: from-s3-endpoint
  uri: aws2-s3://input-bucket
  parameters:
  delay: '500'
  greedy: false
  region: us-east-1
  timeUnit: MILLISECONDS
  accessKey: minioadmin
  scheduler: none
  secretKey: minioadmin
  ignoreBody: false
  includeBody: true
  pojoRequest: false
  repeatCount: 0
  initialDelay: 1000
  autocloseBody: true
  moveAfterRead: false
  proxyProtocol: HTTP
  useFixedDelay: true
  forcePathStyle: true
  includeFolders: true
  maxConnections: 60
  startScheduler: true
  deleteAfterRead: true
  runLoggingLevel: TRACE
  autoCreateBucket: false
  overrideEndpoint: true
  bridgeErrorHandler: false
  maxMessagesPerPoll: '1'
  uriEndpointOverride: http://serv-1.dev.local:9000
  inProgressRepository: '#jdbcClusterIdempotentRepository'
  trustAllCertificates: false
  useSessionCredentials: false
  sendEmptyMessageWhenIdle: false
  useDefaultCredentialsProvider: false
  useProfileCredentialsProvider: false
  steps:
  - log:
  id: 5c352178-7c81-407b-bf01-fe801dfe6a24
  message: "Начата обработка файла ${header.CamelAwsS3Key}"
  disabled: 'false'
  loggingLevel: INFO
  - convertBodyTo:
  id: 7dcc6264-fc1b-4a03-97f7-fdba9dfce401
  type: java.lang.String
  disabled: false
  mandatory: true
  - split:
  id: c0fcba4a-8c26-4f98-b2c1-23580db82639
  disabled: false
  delimiter: ','
  streaming: false
  expression:
  xpath: "//ObjectEvent | //AggregationEvent"
  synchronous: false
  shareUnitOfWork: false
  stopOnException: false
  parallelProcessing: false
  aggregationStrategyMethodAllowNull: false
  steps:
  - setHeader:
  id: 6729289b-4a39-40b4-ac2a-36de9da772b2
  name: itemIndex
  disabled: false
  expression:
  simple:
  trim: 'true'
  expression: "${exchangeProperty.CamelSplitIndex}"
  - idempotentConsumer:
  id: 4c3fcc0d-1217-47be-ac2a-80efd5b38ffb
  eager: true
  disabled: false
  expression:
  simple:
  trim: 'true'
  expression: "${header.CamelAwsS3Key}-${header.itemIndex}"
  skipDuplicate: true
  completionEager: false
  removeOnFailure: true
  idempotentRepository: '#jdbcXmlItemIdempotentRepository'
  steps:
  - log:
  id: e9283031-7be0-4534-9d32-35ceabae1421
  message: "Начало обработки элемента ${header.itemIndex} из S3 файла ${header.CamelAwsS3Key}"
  disabled: 'false'
  loggingLevel: INFO
  - delay:
  id: 03f67a40-4223-4299-84c3-d5d2ae272e55
  disabled: false
  expression:
  constant:
  trim: 'true'
  expression: '500'
  resultType: java.lang.Long
  asyncDelayed: true
  callerRunsWhenRejected: true
  - log:
  id: 500b76fe-4c16-437c-a092-f2e9837d5854
  message: "Элемент ${header.itemIndex} обработан"
  disabled: 'false'
  loggingLevel: INFO
  - log:
  id: 5d57dd31-a062-439e-8589-bd16be3c9d69
  message: "Файл ${header.CamelAwsS3Key} полностью обработан"
  disabled: 'false'
  loggingLevel: INFO

Активируйте поток.

Узлы кластера берут файлы из бакета input-bucket и блокируют их на время обработки, далее узел последовательно обрабатывает все токены с указанным именем взятого файла (в примере ObjectEvent или AggregationEvent), заносит индекс обработанного токена в БД. Если на обрабатывавшем файл узле в процессе обработки происходит сбой, то по истечении времени блокировки файла обработку начнет любой другой узел с того индекса, где остановился предыдущий узел.
